产品用途

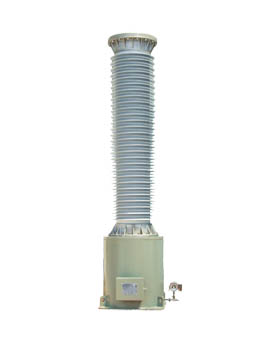

◆户外单相SF6电磁式电压互感器,在35~220kV,50或60Hz电力系统作电压、电能测量和继电保护用。
遵循标准
◆IEC 61869-1; IEC 61869-3
◆GB 20840.1; GB 20840.3
使用环境条件
◆环境温度:-30~+45℃
◆海拔高度:≤1000m(超过1000m,可按用户要求另行制造)
◆污秽等级:Ⅱ、Ⅲ、Ⅳ
结构特点

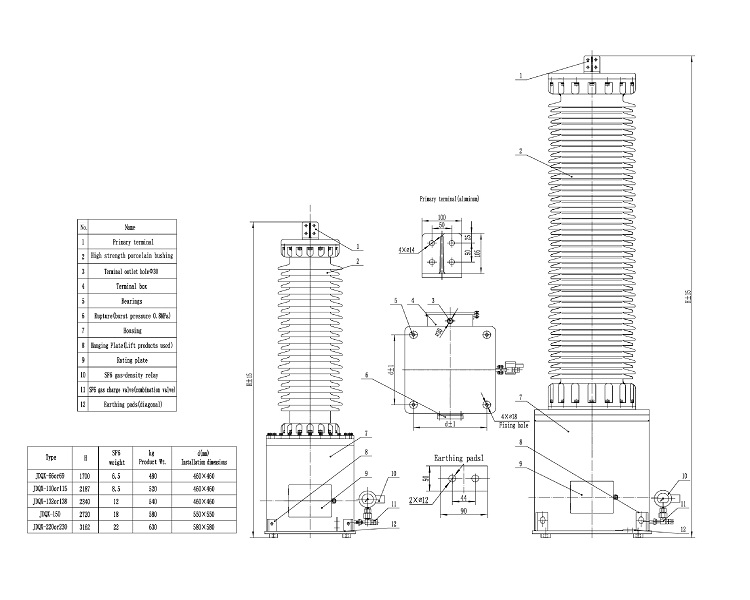

◆产品采用箱式结构,内装有器身,中部是硅橡胶复合绝缘套管或高强度瓷套管可选,产品顶部设有一次接线端子。
◆产品箱体侧装有压力释放装置,其爆破(释放压力)为0.8MPa,无油,无爆炸危险,无维护。
◆器身置于箱体内部,菱格聚酯薄膜和SF6气体组成的复合绝缘作为层间绝缘,绝缘强度高,SF6气体的绝缘性能稳定可靠,无老化之忧,具有绝缘自恢复功能。
◆底座上装有密度表,可显示互感器内部的气体压力(显示值自动转化为20℃时的内部气体压力)及密度,当互感器内部压力降到报警压力时提供信号,要求补气。
◆外绝缘采用优化设计使内外电场均匀无放电,提供两种型式供用户选择:
1.复合绝缘子
2.高强度瓷套
◆密封胶圈采用SF6气体专用材料,适用于高低温变化及环境温度严酷的地区,年泄露率小于0.5%。
◆本产品采用饱和磁密较高的导磁材料,先进的工艺及精良的绝缘设计使产品在一定电压下呈容性。
◆本产品所有绝缘件全部为环保材料。
◆二次接线板采用环氧树脂浇注结构,密封性能更加可靠。
◆产品底座等外漏钢件采用喷塑和热镀锌两种防腐工艺,美观且防腐性能好。
◆紧固件、铭牌等均为不锈钢。
