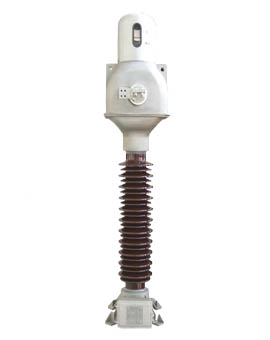

110kV 油浸户外倒立式电流互感器
产品用途
◆户外单相油浸倒立式电流互感器，在35～220kV，50或60Hz电力系统作电流、电能测量和继电保护用
遵循标准
◆IEC 61869-1; IEC 61869-2
◆GB 20840.1; GB 20840.2
使用环境条件
◆环境温度：-40～+45℃
◆海拔高度：≤1000m（超过1000m,可按用户要求另行制造）
◆污秽等级：Ⅱ、Ⅲ、Ⅳ
结构特点
◆本型产品为倒立式油纸绝缘结构。其主绝缘采用高压电缆纸绕包而成，为改善电场分布和提高绝缘材料利用率，在主绝缘中设置若干个均压电容屏，经真空干燥后浸于变压器油中，工频下无局部放电。绝缘性能稳定、可靠，运行经验丰富，使用寿命长。
◆一次绕组为贯穿式导电杆结构，从而提高了产品承受短路电流的能力；最大热稳定电流值达63kA/3s(一次绕组串联时)
◆二次绕组采用有机材料浇注在铝制屏蔽罩壳之中，二次侧的测量和保护线路不会因绝缘击穿而受到电袭击
◆全自动真空干燥处理系统和先进的真空干燥处理、注油工艺，保证了产品的整体介质损耗因数tanδ小于0.4%
◆外绝缘采用优化设计使内外电场均匀无放电，提供两种型式供用户选择：
1.复合绝缘子
2.高强度瓷套
◆提供用户接线的二次端子采用菲尼克斯专用接线端子。插、拔、接线等操作更方便、快捷。
◆产品部件之间的连接采用亚弧焊焊接方式，组装完整体充高压氮气检漏，根本上解决了油浸式产品渗漏油问题
◆产品顶部装有不锈钢金属膨胀器，使产品处于全密封状态，防止变压器油及绝缘纸受潮，延长了产品使用寿命，并且在金属膨胀器上设置有油位视察窗，可以很方便地观察到油位的变化。
◆本产品所有绝缘件全部为环保材料。
◆产品底部装有多功能放油阀，使得取油样、放油更为便利。
◆底座、接线盒等外漏钢件采用喷塑和热镀锌两种防腐工艺，美观且防腐性能好
