66kV油浸电磁式串极电压互感器

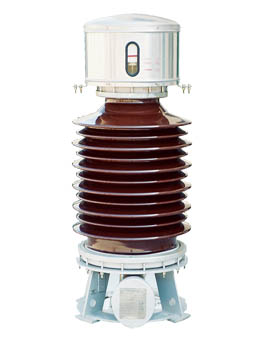

JDCF-66W3 66kV油浸电磁式串极电压互感器
国内销售部咨询电话: 0086-0411-83146175
66kV油浸电磁式串极电压互感器
产品描述

产品用途

户外单相油浸电磁式电压互感器,在66~220kV,50或60Hz电力系统作电、电能测量和继电保护用。



遵循标准

IEC 61869-1; IEC 61869-3

GB 20840.1; GB 20840.3

使用环境条件

环境温度:-40+45

海拔高度:≤1000m(超过1000m,可按用户要求另行制造)

污秽等级:Ⅱ、Ⅲ、Ⅳ

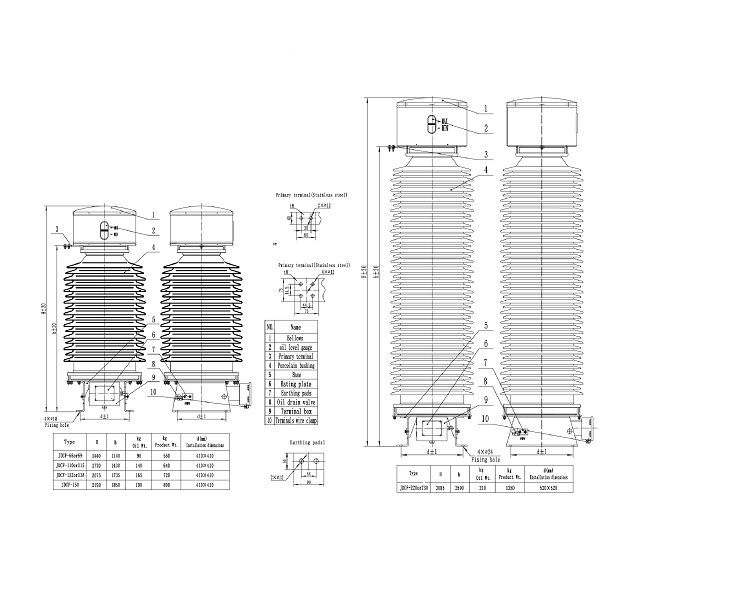

结构特点

产品为串级式绝缘结构,一次绕组分为两级(220kV四级),分别套装在一个(220kV两个)单相双柱式铁心的芯柱上。其绝缘主要由高压电缆纸、电话纸、纸板等材料构成,经真空干燥后浸于变压器油中。绝缘性能稳定、可靠,运行经验丰富,使用寿命长,维护便利。

变压器油的流动性好,利于产品散热,对于因气泡、灰尘等引起的局部放电故障具有自熄能力。

本型产品具有三个二次绕组,其中测量绕组和保护绕组分开。

产品顶部装有不锈钢金属膨胀器,使产品处于全密封状态,防止变压器油及绝缘纸受潮,延长了产品使用寿命,并且在金属膨胀器上设置有油位视察窗,可以很方便地观察到油位的变化。

产品底部装有多功能放油阀,使得取油样、放油、补油更为便利。

◆本产品所有绝缘件全部为环保材料。

二次接线板采用环氧树脂浇注结构,密封性能更加可靠。

产品底座等外漏钢件采用喷塑和热镀锌两种防腐工艺,美观且防腐性能好。

紧固件、铭牌等均为不锈钢。
