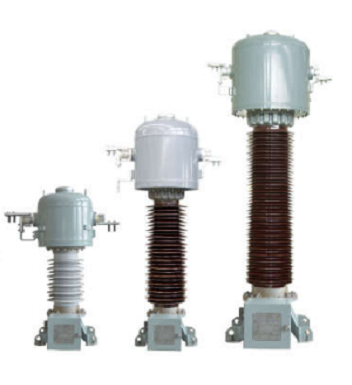

35kV SF6 气体电流互感器
产品用途
◆本产品是供35～220kV，50或60Hz电力系统作电流、电能测量和继电保护用的户外单相SF6气体绝缘倒立式电流互感器。
遵循标准
◆IEC 61869-1; IEC 61869-2
◆GB 20840.1; GB 20840.2
使用环境条件
◆环境温度：-30～+45℃
◆海拔高度：≤1000m（超过1000m,可按用户要求另行制造）
◆污秽等级：Ⅱ、Ⅲ、Ⅳ
结构特点
◆本型产品为SF6气体绝缘倒立式结构。一次绕组为贯穿式导电杆结构，最大热稳定电流值达63kA/3s(一次绕组串联时)
◆上部壳体为铝合金焊接后加工而成，顶部装有金属防爆片，如果内部发生火花放电，在内部压力增长到0.85Mpa后，爆破片迅速释放压力，提高了产品的安全性，无爆炸的危险。
◆二次绕组用有机材料浇注于铝制屏蔽罩内，二次回路不会因绝缘击穿而受到电袭击。电极结构经优化设计，改善了产品内、外电场分布，绝缘性能优异。
◆外绝缘采用优化设计使内外电场均匀无放电，提供两种型式供用户选择：
1.复合绝缘子
2.高强度瓷套
◆底座上装有密度表，可显示互感器内部的气体压力（显示值自动转化为20℃时的内部气体压力）及密度，当互感器内部压力降到报警压力时提供信号，要求补气。
◆密封胶圈采用SF6气体专用材料，适用于高低温变化及环境温度严酷的地区，年泄露率小于0.5%。
◆本产品所有绝缘件全部为环保材料。
◆产品底部装有多功能放油阀，使得取油样、放油更为便利。
◆底座、接线盒等外漏钢件采用喷塑和热镀锌两种防腐工艺，美观且防腐性能好
